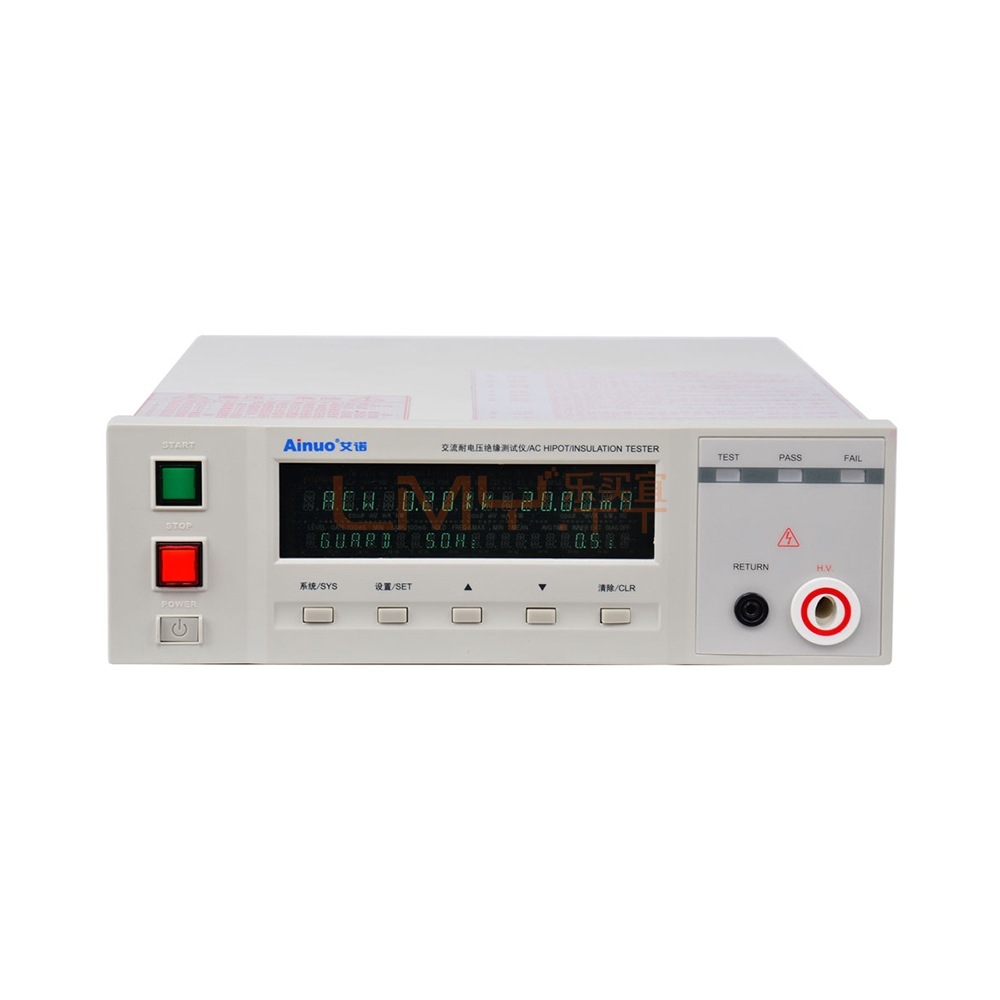

青島艾諾 AN9632X交流耐壓絕緣測試儀?
產品概要:交流耐壓、絕緣二合一；電壓緩升、緩降功能，適應行業新標準要求
AN9632X交流耐壓絕緣測試儀主要特點：
■滿足GB4706.1-2005、GB9706.1-2007、GB5171-2002、IEC60335-1：2004、UL60335等國內外安規標準測試；符合JJG795-2004、JJG690-2003安規計量檢定規程要求；
■電壓緩升、緩降功能，適應行業新標準要求；
■擊穿電流上、下限預置，智能判定，聲光報警；
■交流50/60Hz雙頻輸出；
■過壓、過流保護，手動測線清零功能；
■采用高清VFD顯示，簡潔面板操作；
■遙控接口、RS232/485接口功能；
■小體積，美觀精巧。
適用對象：
交流耐壓輸出5000VAC/100mA（持續時間30分鐘），絕緣電阻測量范圍1～9999MΩ，能快速準確的完成上述性能指標的測試，能滿足各電器、元器件生產廠家和質檢部門依照和國家安規標準進行上述安全性能檢測的要求。
青島艾諾 AN9632X交流耐壓絕緣測試儀?技術參數：
技術參數 | AN9632X | |
交 流 耐 壓 測 試 | 額定輸出 | 100V（AC 5kV/20mA ） |
輸出電壓設定和測量范圍 | 0.2kV～5.00kV AC 20mA 10V/步 | |
輸出電壓調整率 | ±（2.5%×設定值+10V） | |
輸出電壓分辨率及精度 | 10V 優于 ±（2.5%×設定值+10V） | |
輸出頻率范圍 | 50Hz或60Hz 可選擇 | |
輸出波形 | 正弦波， 純阻負載下，200V以上失真度優于5% | |
擊穿電流報警上下限設定 | 上限0.10～20.00mA ； 下限0.10～20.00mA （0＝不判） 0.01mA/步 | |
擊穿電流測量范圍 | 0.100～3.499mA/ 3.50～20.00mA | |
擊穿電流測量分辨率 | 0.001mA/ 0.01mA | |
擊穿電流測量精度 | ±（2.5%×顯示值+5個字） | |
緩升時間設定范圍及分辨率 | 1.0～999.9s（0＝關閉緩升） 0.1s/步 | |
測試時間設定范圍及分辨率 | 1.0～999.9s（LLL＝連續輸出） 0.1s/步 | |
被測體（DUT）異常處理 | 蜂鳴器報警，光報警 | |
測線歸零 | 0～0.500mA，手動消除空載時的偏差值 | |
絕 緣 電 阻 測 試 | 輸出電壓設定和測量范圍 | 100～1000V DC 5V/步 |
輸出電壓分辨率及精度 | 1V ±（3%×設定值+5V） | |
直流紋波系數 | ≤5%（在1kV DC，＜1mA之下測量阻性負載） | |
輸出電壓調整率 | ±（3%×設定值+5V） | |
測試時間設定范圍 | 1.0～999.9s 0.1s/步 （LLL＝連續輸出） | |
絕緣電阻下限設置范圍 | 1～2000MΩ | |
絕緣電阻上限設置范圍 | 0～2000MΩ（0=OFF） | |
絕緣電阻測量范圍 | 1～2000MΩ，自動換檔 | |
絕緣電阻測量精度 | 500～1000V： ±(3%×顯示值+8個字) 1～200MΩ； ±(8%×顯示值+8個字) 200～2000MΩ； 500V以下： ±(5%×顯示值+8個字) 1～200MΩ； ±(10%×顯示值+8個字) 200～2000MΩ | |
接口功能 | RS-232接口（RS-485接口選配）， 開關量遙控口 | |
外形尺寸W×H×D(mm) | 320×110×400 | |
AN9632X交流耐壓絕緣測試儀 儀器配件：
配件名 | 型號 |
接地線 | AN000-03(儀表附件) |
測試線 | AN960-02(9636、9620H) |
測試探棒 | AN960-01(AN9601H) |
