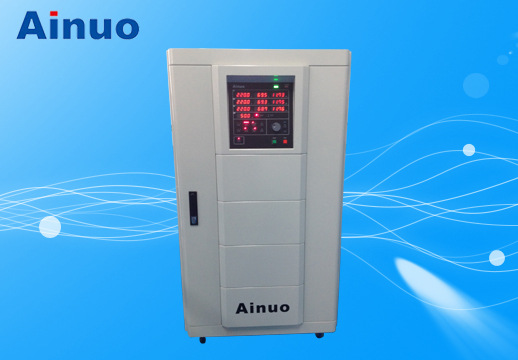

青島艾諾 ANFS系列交流電源?
ANFS系列交流電源? 產品簡介
艾諾儀器單/三相輸出系列交流電源供應器采用FPGA數字化控制、瞬時波形控制及高頻脈寬調制等技術，具有響應速度快、輸出精度高、波形直流*、體積重量小、可靠性高等優點。該產品
在滿足客戶常規功能需求的基礎上，更能做到“一機多用”，是傳統行業需求的*解決方案及設備更新?lián)Q代的*替代方案。
ANFS系列交流電源 產品特點
1、采用FPGA數字化控制技術，整體設計模塊化；
2、*進的電源管理模式：三相標準模式、三相獨立模式（三相電壓、頻率，均可獨立調節）、并聯單相模
式（三路并聯單相輸出），實現“一機多用”；
3、3倍額定電流沖擊承受2S，可直接啟動等同于1/3電源功率的沖擊型負載；
4、輸出狀態下調節電壓及頻率，頻率立即變化，無過渡時間；
5、測量功能齊全：電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數；
6、在線監控功能：輸出狀態下監控IGBT溫度、變壓器溫度、風機轉速、輸入電壓等參數；
7、“黑匣子”功能：自動記錄報警時的電源狀態、報警代碼等，極大縮短維護時間；
8、風機轉速根據電源溫度自動調整，降低噪音；
9、Lock鍵，人性化設計，5分鐘不操作自動鎖定，防止誤操作；
10、8寸大屏幕彩色液晶顯示；
11、標配專業的上位機控制軟件及RS232通訊接口，可選配RS485、GPIB、Ethernet通訊接口或模擬控
制方式。
青島艾諾 ANFS系列交流電源技術參數
型號 | ANFS015A | ANFS030A | ANFS045A | ANFS060A | ANFS090A | ANFS120A | ANFS180A | ANFS240A | ||
電源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA | ||
交流輸入 | 相數 | 三相四線+PE | ||||||||
電壓 | 相電壓：220V±33V，線電壓：380V±57V | |||||||||
頻率 | 50/60Hz±3Hz | |||||||||
交流輸出 | 相數 | 三相四線 | ||||||||
模式 | 三相標準模式、三相獨立模式、并聯單相模式 | |||||||||
電壓 | 相電壓：0.0～300.0V | |||||||||
頻率 | 45.00～240.00Hz | |||||||||
三相標準模式額定電流 | 110V | 45.4A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | 545.4A | 727.2A | |
220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | ||
三相獨立模式額定電流 | 110V | 45.4A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | 545.4A | 727.2A | |
220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | ||
單相并聯模式額定電流 | 110V | 136.3A | 272.7A | 409.1A | 545.4A | 818.2A | 1090.9A | 1636.4A | 2181.8A | |
220V | 68.2A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 818.2A | 1090.9A | ||
設定精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | ||||||||
頻率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
測量精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | ||||||||
頻率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
電流 | 分辨力：0.1A/1A，精度：0.3%×顯示值+0.3%×額定輸出值 | |||||||||
功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×讀數值+0.45%×滿量程值 | |||||||||
頻率穩定度 | ≤0.02% | |||||||||
電壓失真度 | 線性負載：THD＜1% | |||||||||
瞬態恢復時間 | 20ms | |||||||||
三相相位差 | 三相標準模式：120°±2° | |||||||||
相電壓波峰系數 | 1.41±0.1 | |||||||||
源電壓效應 | ≤1% | |||||||||
負載效應 | ≤1% | |||||||||
過載能力 | 105%＜輸出≤110% 15秒關斷輸出 ；110%＜輸出≤200% 5秒關斷輸出； | |||||||||
抗沖擊能力 | ①可承受3倍額定電流持續2S | |||||||||
保護裝置 | IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、 | |||||||||
效率 | ＞86% | |||||||||
功能 | 顯示方式 | 8寸LCD顯示，分辨率：800*600 | ||||||||
啟動緩升時間 | 0.0～99.9秒 | |||||||||
在線調節功能 | 常規模式下，可在線調節輸出電壓、輸出頻率 | |||||||||
記憶功能 | 掉電記憶功能，可記憶上次輸出模式及參數 | |||||||||
快捷組 | 常規模式10組 | |||||||||
線路壓降補償 | 0.000～0.500歐 | |||||||||
通訊接口 | RS232（標配)、RS485（選配)、GPIB（選配)、Ethernet（選配) | |||||||||
遠程控制 | 模擬控制口（選配) | |||||||||
工作環境 | 溫度 | 0～40℃ | ||||||||
濕度 | 20～90%RH | |||||||||
外形尺寸W×H×D(mm) | 600×1130×1018 | 700×1330×1218 | 800×1730×1418 | |||||||
重量(Kg) | 280 | 330 | 470 | 590 | 780 | 1030 | 1320 | 1490 | ||
型號 | ANFS400B | ANFS500B | ANFS750B | ANFS1000B | ||
電源容量 | 400kVA | 500kVA | 750kVA | 1000kVA | ||
交流輸入 | 相數 | 三相四線+PE | ||||
電壓 | 相電壓：220V±33V，線電壓：380V±57V | |||||
頻率 | 50/60Hz±3Hz | |||||
交流輸出 | 相數 | 三相四線 | ||||
模式 | 三相標準模式、三相獨立模式 | |||||
電壓 | 相電壓：0.0～300.0V | |||||
頻率 | 45.00～240.00Hz | |||||
三相標準模式額定電流 | 110V | 1212A | 1515A | 2272A | 3030A | |
220V | 606A | 757A | 1136A | 1515A | ||
三相獨立模式額定電流 | 110V | 1212A | 1515A | 2272A | 3030A | |
220V | 606A | 757A | 1136A | 1515A | ||
設定精度 | 電壓 | 分辨力：0.1V，精度：0.4%×讀數值+0.4%×滿量程值 | ||||
頻率 | 分辨力：0.01Hz，精度：0.05% | |||||
測量精度 | 電壓 | 分辨力：0.1V，精度：0.4%×讀數值+0.4%×滿量程值 | ||||
頻率 | 分辨力：0.01Hz，精度：0.05% | |||||
電流 | 分辨力：0.1A/1A，精度：0.4%×顯示值+0.4%×額定輸出值 | |||||
功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.7%×讀數值+0.7%×滿量程值 | |||||
頻率穩定度 | ≤0.02% | |||||
電壓失真度 | 線性負載：THD＜3% | |||||
瞬態恢復時間 | 20ms | |||||
三相相位差 | 三相標準模式：120°±2° | |||||
相電壓波峰系數 | 1.41±0.1 | |||||
源電壓效應 | ≤2% | |||||
負載效應 | ≤2% | |||||
過載能力 | 105%＜輸出≤110% 15秒關斷輸出 ；110%＜輸出≤200% 5秒關斷輸出； | |||||
抗沖擊能力 | ①可承受3倍額定電流持續2S | |||||
保護裝置 | IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、 | |||||
效率 | ＞86% | |||||
功能 | 顯示方式 | 8寸LCD顯示，分辨率：800*600 | ||||
啟動緩升時間 | 0.0～99.9秒 | |||||
在線調節功能 | 常規模式下，可在線調節輸出電壓、輸出頻率 | |||||
記憶功能 | 掉電記憶功能，可記憶上次輸出模式及參數 | |||||
快捷組 | 常規模式10組 | |||||
線路壓降補償 | 0.000～0.500歐 | |||||
通訊接口 | RS232（標配)、RS485（選配)、GPIB（選配)、Ethernet（選配) | |||||
遠程控制 | 模擬控制口（選配) | |||||
工作環境 | 溫度 | 0～40℃ | ||||
濕度 | 20～90%RH | |||||
外形尺寸W×H×D(mm) | 3600×2000×1000 | 3600×2000×1000 | 4800×2000×1000 | 6000×2000×1000 | ||
重量(Kg) | 3050 | 3380 | 4870 | 6360 | ||
