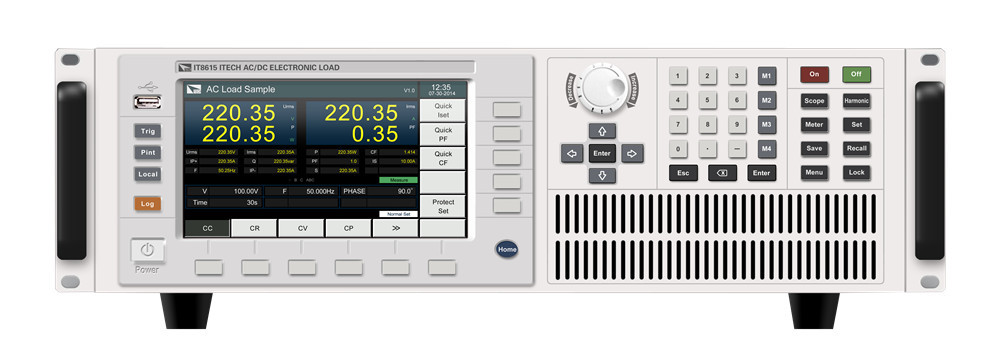

艾德克斯 IT8600系列交直流電子負載

IT8600為艾德克斯新推出的交/直流電子負載，全系列功率范圍可達14.4kVA，頻率45HZ~450HZ可調。示波器顯示功能，可顯示電壓和電流輸入波形。具有浪涌電流，峰值，有效值及PF等參數量測模式，更可量測高達50次的電壓諧波，全面分析待測物性能。內建標準GPIB/LAN/USB通信接口，提供快速穩定的通信質量?？捎糜诮o不斷電系統（UPS），逆變器，AC電源及相關交流電子元器件的測試，提供優異的解決方案。

IT8600系列交直流電子負載產品特點

♦ 頻率范圍：45~450HZ

♦ 功率范圍：0-14.4kVA

♦ 電壓范圍：15~260Vrms、50~420Vrms

♦ 電流范圍：0-160Arms

♦ 并聯/三相控制 *1

♦ 7寸LCD顯示屏

♦ 示波器波形顯示功能，顯示電壓和電流波形

♦ 高速 AD 采樣，實時波形抓取

♦ 可量測Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ

♦ 可量測高達50次的THD（V）參數

♦ 交流電子負載：CC /CR/CP模式

♦ 直流電子負載：CC/CR/CP/CV模式 *2

♦ 外部0-10V模擬量控制，電壓，電流模擬量監控功能

♦ OTP/OCP/OVP/UVP/OPP保護功能

♦ GPIB/LAN/USB通信接口，外部U盤接口

*1  IT8616不具備此功能、IT8617可單三相切換

*2  僅限IT8615/IT8615L具備CV模式

應用范圍

同時顯示多項參數

IT8600為用戶提供了7寸LCD顯示屏幕，采用了人性化的圖形顯示界面，不但可以同時查看多項參數，還能選擇波形，柱狀圖和列表等多種顯示方式，開啟全新的使用感受，充分考慮了工程師不同測試中的各種量測需求。

諧波量測分析功能

IT8600提供了功能強大的數據量測功能，除了可以測量常規的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等參數外，更提供*的電壓諧波分析功能，以驗證待測物（不間斷電源UPS，發電機等）。對于電網的諧波干擾，具有高達50次電壓諧波的分析功能，并且可以以不同形式顯示各次諧波所占百分比的分析結果。

示波器波形顯示功能

IT8600*的示波器波形顯示功能，可以選擇顯示或隱藏待測物的輸入電壓和電流波形，屏幕上只觀察必要波形，更為直觀。同時還可以通過人性化的截屏功能鍵，將當前屏幕圖片截圖并通過前置USB接口保存到外圍設備存儲盤中，方便對數據及波形進行二次分析。

并聯/三相控制

IT8600提供多臺并聯、三相與并聯三相的功能，可以實現對于三相交流電源或者更大功率電源的測試應用。在三相并聯應用中，用戶可以根據實際需求實現Y型和Δ型的連接方式，進行自由靈活的搭配。IT8600還可以實現交流380V的輸入，通用，滿足多元的測試需求。（* IT8616不具備此功能、IT8617可單三相切換）

艾德克斯 IT8600系列交直流電子負載技術參數

?
