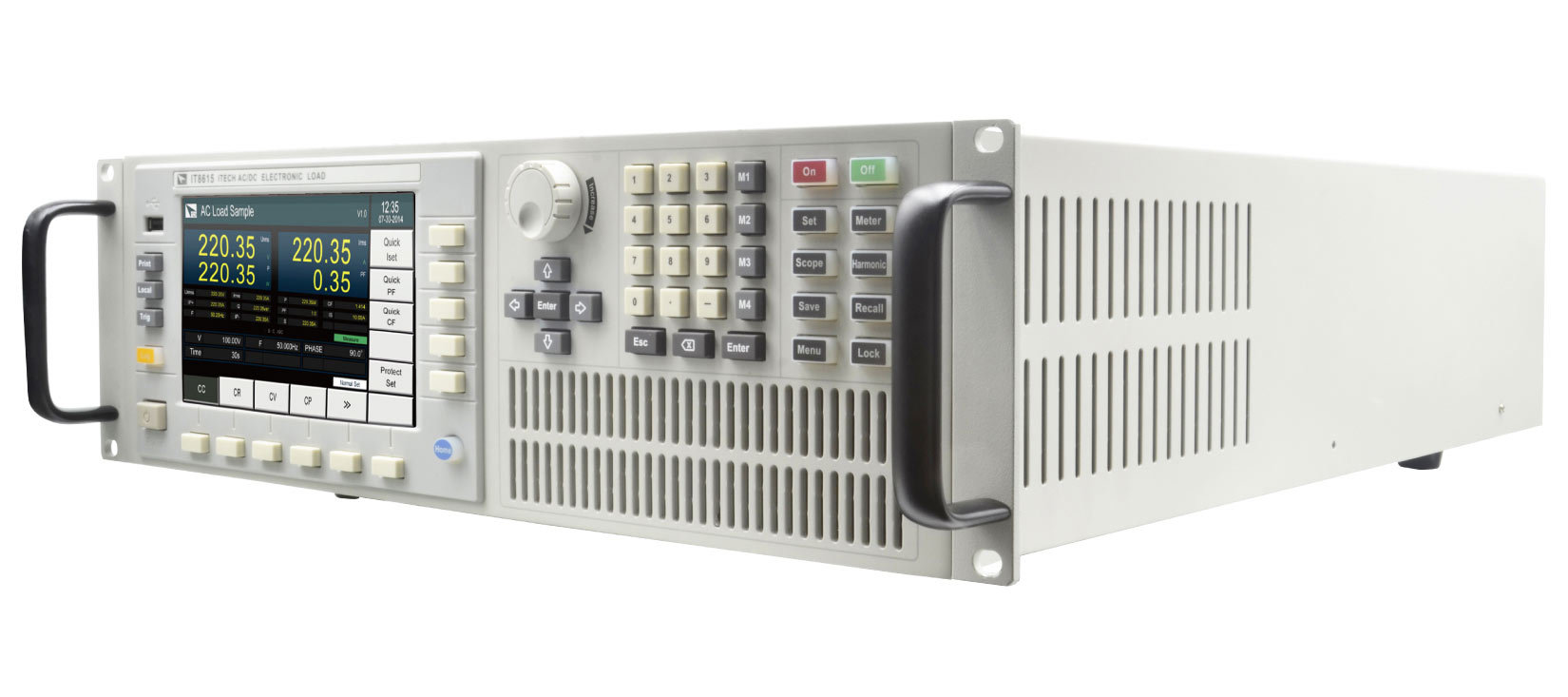

艾德克斯 IT8600系列 IT8616交直流電子負載

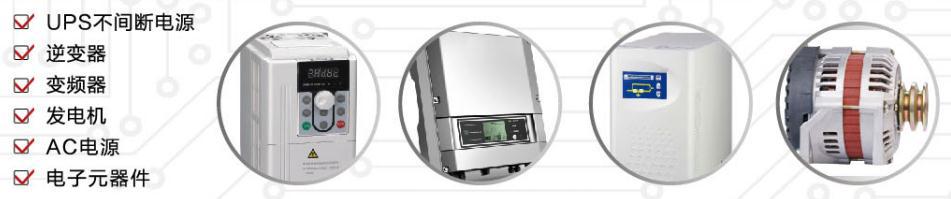

IT8600系列為艾德克斯新推出的交/直流電子負載,全系列功率范圍可達14.4kVA,頻率45HZ~450HZ可調。示波器顯示功能,可顯示電壓和電流輸入波形。具有浪涌電流,峰值,有效值及PF等參數量測模式,更可量測高達50次的電壓諧波,全面分析待測物性能。內建標準GPIB/LAN/USB通信接口,提供快速穩定的通信質量。可用于給不斷電系統(UPS),逆變器,AC電源及相關交流電子元器件的測試,提供優異的解決方案。
IT8600系列 IT8616交直流電子負載 產品特點
♦ 頻率范圍:45~450HZ
♦ 功率范圍:0-14.4kVA
♦ 電壓范圍:15~260Vrms、50~420Vrms
♦ 電流范圍:0-160Arms
♦ 并聯/三相控制 *1
♦ 7寸LCD顯示屏
♦ 示波器波形顯示功能,顯示電壓和電流波形
♦ 高速 AD 采樣,實時波形抓取
♦ 可量測Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ
♦ 可量測高達50次的THD(V)參數
♦ 交流電子負載:CC /CR/CP模式
♦ 直流電子負載:CC/CR/CP/CV模式 *2
♦ 外部0-10V模擬量控制,電壓,電流模擬量監控功能
♦ OTP/OCP/OVP/UVP/OPP保護功能
♦ GPIB/LAN/USB通信接口,外部U盤接口
*1 IT8616不具備此功能、IT8617可單三相切換
*2 僅限IT8615/IT8615L具備CV模式
IT8600系列 IT8616交直流電子負載產品功能

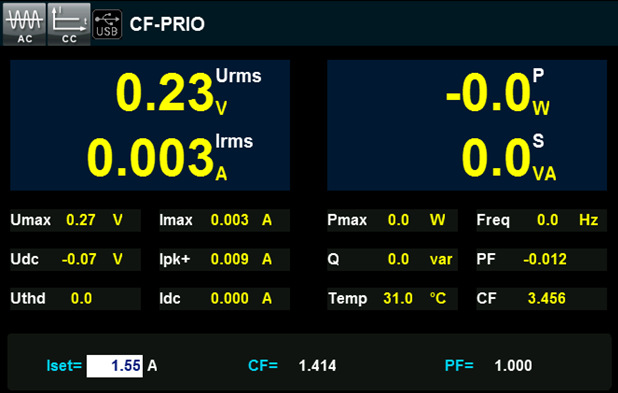

同時顯示多項參數
IT8600為用戶提供了7寸LCD顯示屏幕,采用了人性化的圖形顯示界面,不但可以同時查看多項參數,還能選擇波形,柱狀圖和列表等多種顯示方式,開啟全新的使用感受,充分考慮了工程師不同測試中的各種量測需求。

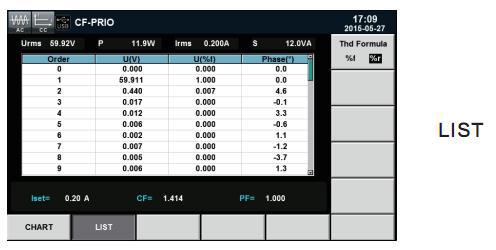

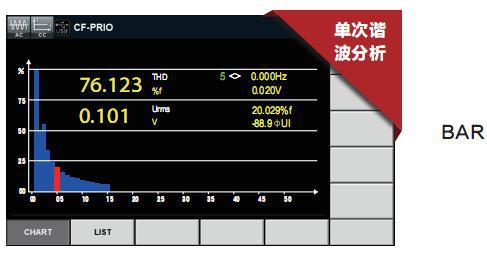

諧波量測分析功能
IT8600提供了功能強大的數據量測功能,除了可以測量常規的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等參數外,更提供*的電壓諧波分析功能,以驗證待測物(不間斷電源UPS,發電機等)。對于電網的諧波干擾,具有高達50次電壓諧波的分析功能,并且可以以不同形式顯示各次諧波所占百分比的分析結果。
示波器波形顯示功能
IT8600*的示波器波形顯示功能,可以選擇顯示或隱藏待測物的輸入電壓和電流波形,屏幕上只觀察必要波形,更為直觀。同時還可以通過人性化的截屏功能鍵,將當前屏幕圖片截圖并通過前置USB接口保存到外圍設備存儲盤中,方便對數據及波形進行二次分析。

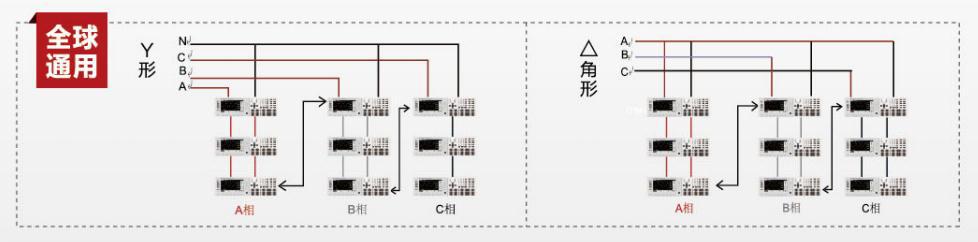

并聯/三相控制
IT8600提供多臺并聯、三相與并聯三相的功能,可以實現對于三相交流電源或者更大功率電源的測試應用。在三相并聯應用中,用戶可以根據實際需求實現Y型和Δ型的連接方式,進行自由靈活的搭配。IT8600還可以實現交流380V的輸入,全球通用,滿足多元的測試需求。(* IT8616不具備此功能、IT8617可單三相切換)
艾德克斯 IT8600系列 IT8616交直流電子負載?主要技術參數
型號 | IT8616 |
AC輸入參數 |
參數 | 輸入電壓 | 50~420Vrms , 600V peak |
電流 | 0~40Arms ,120Apeak |
功率 | 0-3600W |
頻率 | 45~450Hz |
CC 模式*1 | 量程 | 0.1~40Arms |
分辨率 | 2mA |
精度 | ±(0.1%+0.2%FS) |
CR 模式*2 | 量程 | 1.5Ω~1.25KΩ |
分辨率 | 16bit |
精度 | 0.2% +0.01S |
CP 模式 | 量程 | 3600W |
分辨率 | 0.4W |
精度 | 0.5%+0.5%FS |
峰值因素(CF) (CP,CC 模式下) | 量程 | 1.414~5.0 |
分辨率 | 0.005 |
精度 | (0.5%*(1+2/9) / Irms) + 1% FS |
功率因素 (PF) | 量程 | 0~1 超前或滯后 |
分辨率 | 0.001 |
DC Section |
額定參數 | 輸入電壓 | 10- 600V |
輸入電流 | 0.1~40A |
輸入功率 | 0-1800 W |
工作模式 | CC、CR、CP |
短路仿真 | 工作 CC 模式下最大功率點或最大工作電流 |
Meter |
電流 | 量程 | 0-120A |
分辨率 | 1mA |
精度 | 0.2%+0.2%FS+0.2%*CF^2*KHZ |
電壓 | 量程 | 0-600V |
分辨率 | 10mV |
精度 | 0.1%+0.1%FS |
Meter (continue) |
其他參數 | S(VA),Q(VAR),P(W),Ip+,Ip-,Freq,THDv,CF,PF,R,FFT |
Other |
電壓監控 | ±600v/±10V(隔離) |
電流監控 | ±120A/±10V(隔離) |
保護 | OCP:約 42Arms,OVP:約 430Vrms,OPP:約 3700W,OTP:85 ℃ |
接口 | GPIB、USB、LAN |
供電電源 | 電壓 | 100-240V AC |
頻率 | 47-63 Hz |
功率 | 300VA |
