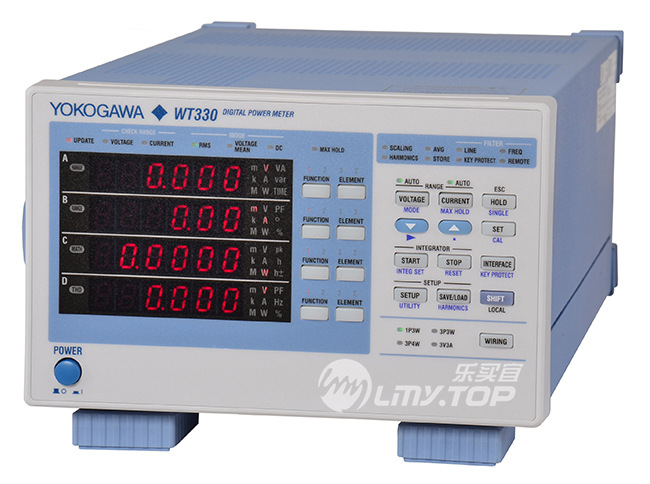

日本橫河 WT332E數字功率計WT332E-深圳市樂買宜電子有限公司

日本橫河 WT332E數字功率計?

undefined

YOKOGAWA數字功率計性價比優異，受到用戶高度認可。新推出的第五代數字功率計WT300系列提供升級創新的測量功能，可以幫助工程師進行基本電力測量，是待機功率測量、能源之星®和IEC62301測試、電池充放電能以及其他低功率測量的理想工具。

WT310和WT330系列數字功率計性能、可靠性高，值得信賴。

WT332E數字功率計產品特點

基本精度:讀數的0.1%
DC測量: 0.5 Hz to 100 kHz頻率范圍
測量所有交直流參數
緊湊設計(半機架尺寸)
標配USB、GPIB(或RS232)接口
50μA低電流測量(僅限WT310)
40Arms大電流測量(僅限WT310HC)
高速數據更新(較快每秒10個讀數)
常規測量和諧波測量同時進行
可選以太網接口
附帶WTViewerFreePlus軟件
通過WT310系列執行單相測量
通過WT300系列執行分相和三相測量
WT300系列功能得到強化，一臺即可支持從低頻到高頻變頻器的所有測量應用。

WT332E數字功率計產品功能

電流輸入范圍廣、性能、可靠性高

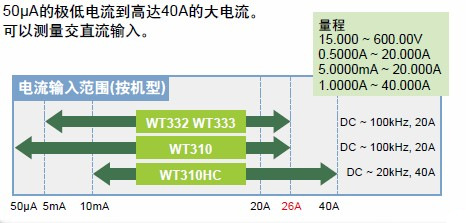

電流輸入范圍廣

WT300系列的電流輸入范圍非常廣，可支持低至50μA的極低電流到高達40A的大電流。

undefined

所有參數同時測量

WT300系列可以測量所有交直流參數。無需變換測量模式就可以同時執行積分測量和諧波測量。所有這些參數可以通過WTViewerFreePlus軟件進行監視和保存。

WT310－所有參數
WTViewerFreePlus顯示圖例

快速顯示及數據更新率

WT300系列擁有快速顯示功能，并且數據更新率較快可達100ms，可以縮短用戶測試程序的時間。所有輸入范圍均保持*的基本測量精度。讀數的0.1%+量程的0.1%(50Hz/60Hz)

便捷的測量功能

最大值保持(MAX)功能

可以保持電壓與電流的RMS/PEAK值、有功功率、無功功率和視在功率的最大值。

線路濾波器和頻率濾波器功能: 此功能可以抑制基波測量時不需要的噪聲和諧

同類:

量程的自動量程功能。

自動量程功能可在幾檔量程內自動選擇或改變量程。這樣可以縮短量程改變時間，使測試更快、更高效。

行業

積分測量時的自動量程功能。

功率計在積分模式下測量功耗和待機功耗時，通常需要固定測量量程。但是，如果輸入電平超過已選量程最大值，測量結果將是錯誤的，還需要在更高的量程下重復測試。WT300系列可以在積分模式下自動高速切換量程，不需要重復測試。

與PC、數據記錄儀和外部傳感器的連接

WT300系列提供豐富的通信接口: USB、GP-IB或RS-232(可選)、以太網(選件)

用戶可以根據自身應用需求靈活選擇合適的接口?？梢允褂?WTViewerFreePlus軟件設置所有類型的測量，也可以顯示和保存測量的數值數據、波形和趨勢圖。

用于測量記錄的D/A輸出

電流傳感器輸入

D/A選件用于將電壓、電流、功率和其他測量數據輸出到數據記錄儀(+/-5VDC輸出)。
(WT310/WT310HC 4通道、WT332/WT333 12通道)

WT310-DA

使用電壓輸出型電流鉗或電流傳感器測量大電流時，用戶可以選擇2.5V ~ 10V量程(/EX1選件)或50mV ~ 2V量程(/EX2選件)。

WT310-電流傳感

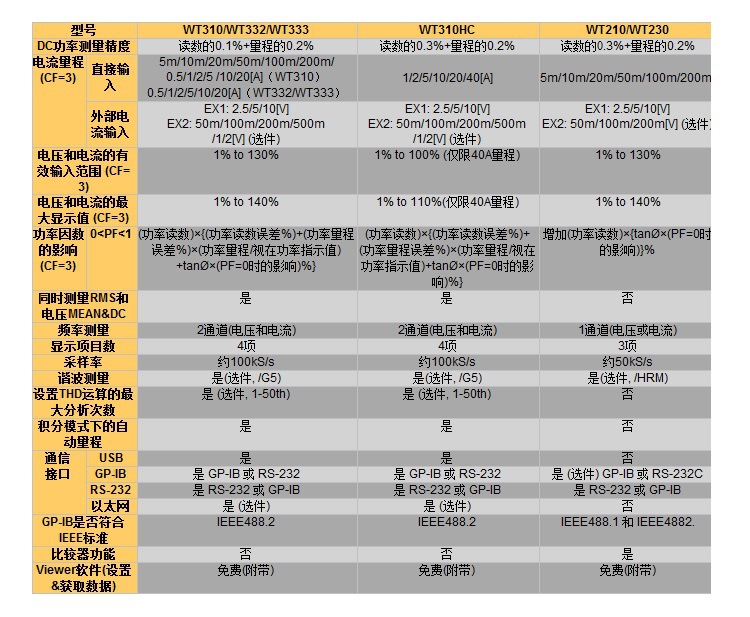

WT210/230系列和WT310/331系列的比較

undefined

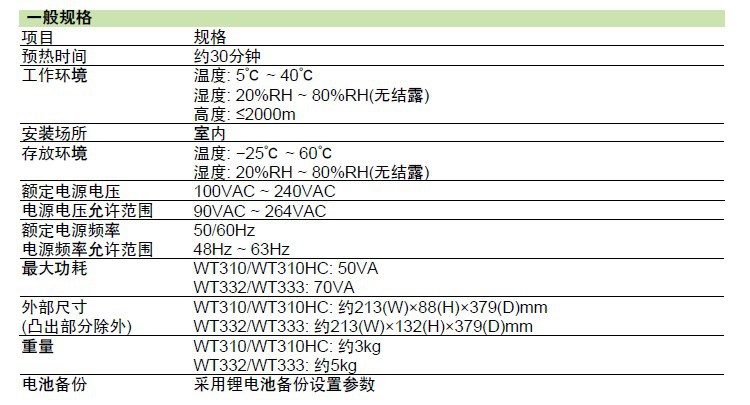

日本橫河 WT332E數字功率計主要技術參數

項目	規格
輸入端子類型	電壓插入式端子(安全端子) 電流 • 直接輸入: 大接線柱 • 外部電流傳感器輸入: 絕緣BNC接口
輸入類型	電壓浮點輸入，電阻分壓方式電流浮點輸入，分流器輸入方式
測量量程	電壓峰值因數3: 15V/30V/60V/150V/300V/600V 峰值因數6: 7.5V/15V/30V/75V/150V/300V 電流 • 直接輸入: 峰值因數3: • WT310: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A • WT310HC: 1A/2A/5A/10A/20A/40A • WT332和WT333: 0.5A/1A/2A/5A/10A/20A 峰值因數6: • WT310: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A • WT310HC: 0.5A/1A/2.5A/5A/10A/20A • WT332和WT333: 0.25A/0.5A/1A/2.5A/5A/10A • WT332/WT333 峰值因數3: 0.5A/1A/2A/5A/10A/20A 峰值因數6: 0.25A/0.5A/1A/2.5A/5A/10A 輸入電阻: 約6mΩ，輸入電感: 約0.1μH(與電阻串聯方式) • 外部電流傳感器輸入(/EX1): 峰值因數3: 2.5V/5V/10V 峰值因數6: 1.25V/2.5V/5V 輸入電阻: 約100kΩ • 外部電流傳感器輸入(/EX2): 峰值因數3: 50mV/100mV/200mV/500mV/1V/2V 峰值因數6: 25mV/50mV/100mV/250mV/500mV/1V 輸入電阻: 約20kΩ
輸入阻抗	電壓輸入電阻: 約2MΩ，輸入電容: 約13pF(與電阻并聯方式) 電流 • 直接輸入 • WT310 峰值因數3: 5mA/10mA/20mA/50mA/100mA/200mA 峰值因數6: 2.5mA/5mA/10mA/25mA/50mA/100mA 在上述量程設置下，輸入電阻: 約500mΩ 輸入電感: 約0.1μH(與電阻串聯方式) 峰值因數3: 0.5A/1A/2A/5A/10A/20A 峰值因數6: 0.25A/0.5A/1A/2.5A/5A/10A 在上述量程設置下，輸入電阻: 約6mΩ+10mΩ(最大)*出廠默認值輸入電感: 約0.1μH(與電阻串聯方式) • WT310HC 峰值因數3: 1A/2A/5A/10A/20A/40A 峰值因數6: 0.5A/1A/2.5A/5A/10A/20A 輸入電阻: 約5mΩ，輸入電感: 約0.1μH(與電阻串聯方式)
電壓和電流精度	DC：±((讀數的0.1% ±量程的0.2%) 0.5Hz≤f<45Hz：±((讀數的0.1% ±量程的0.2%) 45Hz≤f≤66Hz：±((讀數的0.1% ±量程的0.1%) 66Hz 1kHz 10kHz 10kHz
