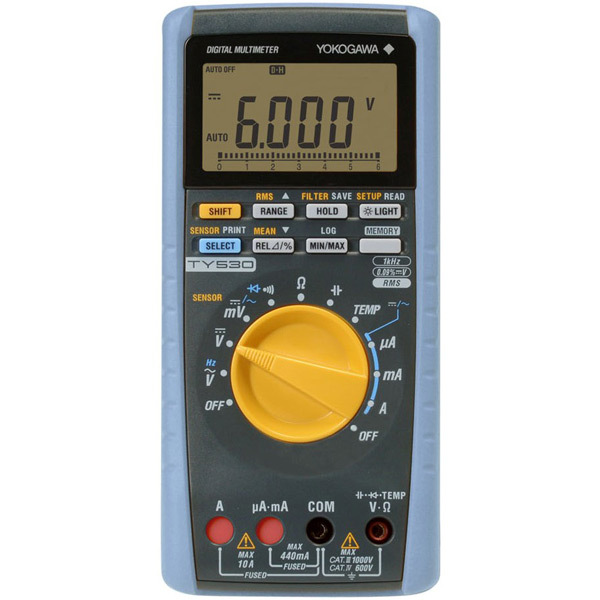

日本橫河 TY500系列數字萬用表?
3.5位(6000計數雙顯屏幕，31段棒圖顯示)，RMS類型測量功能：電壓、電流、電阻、導通性檢查、二極管測試、頻率、電容、溫度、用于存儲1600個數據的連續收錄模式存儲器(限TY530)
TY500系列數字萬用表產品特點
|  |

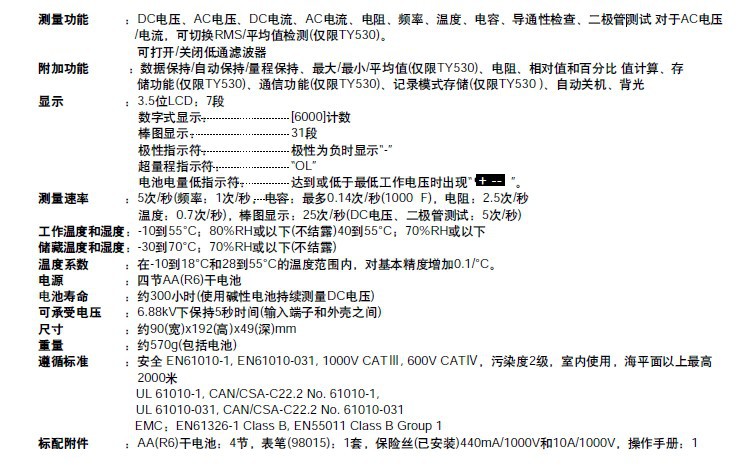

TY500系列數字萬用表產品功能
測量功能：
DC電壓、AC電壓、DC電流、AC電流、電阻、頻率、溫度、電容、導通性檢查、二極管測試。對于AC電壓/電流，可切換RMS/MEAN檢測。
可打開/關閉低通濾波功能。
附加功能：
數據保持/自動保持/量程保持、最大/最小/平均值、電阻、相對值和百分比值計算、存儲功能、通信功能、連續收錄模式存儲、自動關機、背光
顯示：
3.5位LCD：7段
數字顯示：主顯示區；[6000]計數
棒圖顯示：31段
極性指示符：極性為負時自動顯示“-”
超量程指示符：“OL”
日本橫河 TY500系列數字萬用表主要技術參數
精度
測試條件 ：
溫度和濕度 ：80%RH或以下時23±5oC
精度 ：±(讀數百分比+數字)
提示 ：響應時間是達到所選量程的額定精度所需的時間。
測量DC電壓 V
量程 | 分辨率 | 精度 | 輸入電阻 | 最高輸入電壓 |
600mV | 0.1mV |
0.09+2 | 10MΩ | 1000VDC 1000V rms AC |
6V | 0.001V | 11MΩ | ||
60V | 0.01V |
10MΩ | ||
600V | 0.1V | |||
1000V | 1V | 0.15+2 |
NMRR： 60dB或更高，50/60Hz±0.1%CMRR：120dB或更高，50/60Hz(Rs=1kΩ)響應時間 ： 最長1秒
測量AC電壓 V
AC耦合 ： RMS值檢測、正弦波
MEAN值檢測和RMS值校準(僅限TY530)
量程 | 分辨率 | 精度 | 輸入阻抗 | 最高 輸入 電壓 | ||
50/60Hz | 40Hz~500Hz | 500Hz~1kHz | ||||
600mV | 0.1mV |
0.5+5 |
1+5 |
1.5+5 | 10MΩ,<200pF | 1000V rms AC
1000VDC |
6V | 0.001V | 11MΩ,<50pF | ||||
60V | 0.01V |
10MΩ,<50pF | ||||
600V | 0.1V | |||||
1000V | 1V | - | ||||
精度 ： 量程的5~100%，1000V量程為200~1000V。 峰值低于1500V
對于峰值因數<3的非正弦波，加上 ±(2% + F.S.的2%)。 CMRR：60dB或更高，DC~60Hz(Rs=1kΩ)
4計數或以下修正為0，響應時間 ：最長2秒
測量DC電流 A
量程 | 分辨率 | 精度 | 壓降 | 最大輸入電流 |
600μA | 0.1μA |
0.2+2 | < 0.12mV/μA | 440mA，由 440mA/1000V保險絲保護。 |
6000μA | 1μA | |||
60mA | 0.01mA | < 3.3mV/mA | ||
600mA | 0.1mA |
0.5+5 | ||
6A | 0.001A | < 0.1V/A | 10A，由 10A/1000V保 險絲保護。 | |
10A | 0.01A |
最大測量電流 ：600mA量程為440mA
響應時間 ：最長1秒
測量AC電流[RMS] A
RMS值檢測、正弦波
量程 | 分辨率 | 精度 | 壓降 | 最大輸入電流 | |
50/60Hz | 40Hz~1kHz | ||||
600μA | 0.1μA |
0.75+5 |
1.5+5 | < 0.12mV/μA | 440mA，由 440mA/1000V保險絲保護。 |
6000μA | 1μA | ||||
60mA | 0.01mA | < 3.3mV/mA | |||
600mA | 0.1mA | ||||
6A | 0.001A | < 0.1V/A | 10A，由 10A/1000V 保險絲保護。 | ||
10A | 0.01A | ||||
精度 ：量程的5~100%，10A量程為2~10A。 最大測量電流 ：600mA量程為440mA
對于峰值因數<3的非正弦波，加上 ±(2%+ F.S.的2%)。 4計數或以下修正為0，響應時間 ：最長3秒
測量電阻 ??
量程 | 分辨率 | 精度 | 最大測量 電流 | 開環電壓 | 輸入保護電壓 |
600Ω | 0.1Ω |
0.4+1 | <1.2mA | <3.5V |
1,000Vrms |
6kΩ | 0.001kΩ | <110μA |
<1.3V | ||
60kΩ | 0.01kΩ | <13μA | |||
600kΩ | 0.1kΩ | <1.3μA | |||
6MΩ | 0.001MΩ | 0.5+1 |
<130nA | ||
60MΩ |
0.01MΩ | 1+2(0~40MΩ) 2+2(40~60MΩ) |
精度是在600Ω~6kΩ(電阻)零位調節后的
響應時間 ：600Ω~600kΩ時最長2秒，6M~60MΩ時最長10秒
檢查導通性
量程 | 分辨率 | 操作范圍 | 測量電流 | 開環電壓 | 輸入保護電壓 |
600Ω | 0.1Ω | 電阻低于50±30Ω 時蜂鳴器鳴音。 | 約<1.2mA | <3.5V | 1000Vrms |
測試二極管
量程 | 分辨率 | 精度 | 測量電流 (Vf=0.6V) | 開環電壓 | 輸入保護電壓 |
2V | 0.001V | 1+2 | 約0.5mA | <3.5V | 1000Vrms |
測量溫度TEMP
量程 | 分辨率 | 精度 | 輸入保護電壓 |
-50~600°C | 0.1°C | 2+2°C | 1000Vrms |
使用可選溫度探頭 ：K型熱電偶
測量電容
量程 | 分辨率 | 精度 | 輸入保護電壓 |
10nF | 0.01nF | 2+10 |
1000Vrms |
100nF | 0.1nF |
2+5 | |
1μF | 0.001μF | ||
10μF | 0.01μF | ||
100μF | 0.1μF | 3+5 | |
1000μF | 1μF |
精度是在10n~1μF(電容)零位調節后的
測量頻率 Hz
AC耦合，最大讀數9999
量程 | 分辨率 | 精度 | 輸入電壓 |
10.00~99.99Hz | 0.01Hz |
0.02+1 | 0.2~600Vrms |
90.0~999.9Hz | 0.1Hz | ||
0.900~9.999kHz | 0.001kHz | 0.4~600Vrms | |
9.00~99.99kHz | 0.01kHz | 0.8~100Vrms |

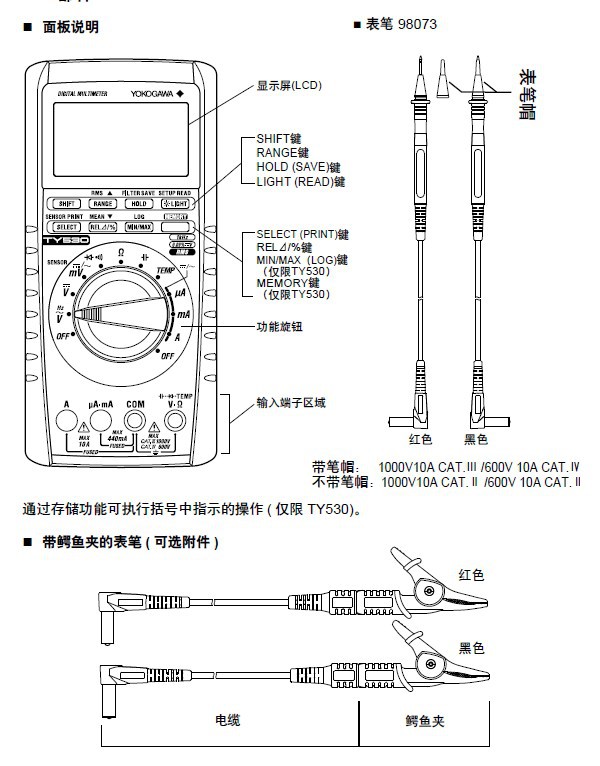

TY520 細節說明

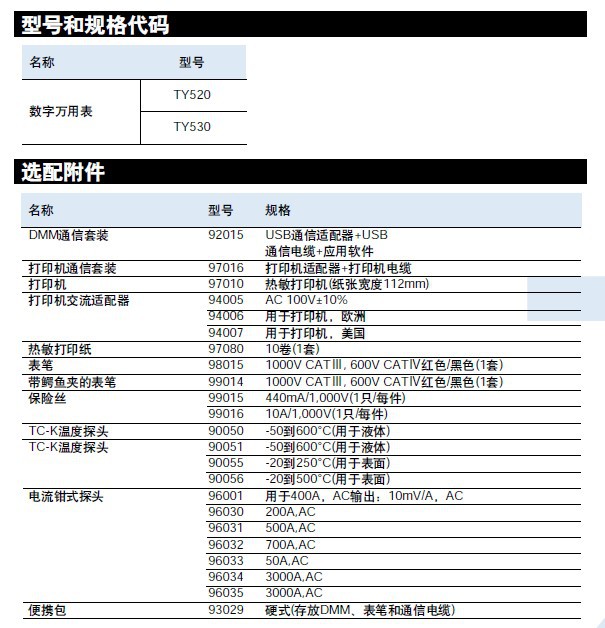

TY520 訂購信息
