日本橫河 PBDH0150示波器高壓差分探頭

PBDH0150示波器高壓差分探頭?產品簡介

PBDH0150高壓差分探頭，150MHz帶寬高壓差分探頭，衰減比可設為50:1或500:1，最大1400V峰值，可輕松測量浮地電壓和差分電壓，滿足電力電子和機電一體化領域的測試需求。該探頭標配一個平衡差分輸入，用于通過一個單端輸入與示波器連接(1MΩ輸入阻抗)。適用于橫河示波器機型：DLM2000、DLM4000、DLM6000、DL9000和SB5000系列(自動衰減比識別，前端供電。某些機型有使用限制。)由橫河I/F探頭接口驅動方便使用。

PBDH0150示波器高壓差分探頭?產品特點

• 最大1400V峰值、150MHz帶寬

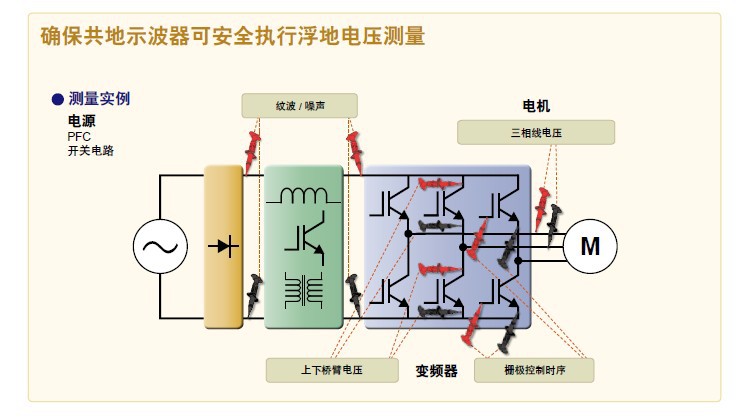

  •峰值1400V，適用于測量電力電子和機電一體化領域中的浮地電壓，例如變頻器、電機和電源等。
  •帶寬150MHz，支持高頻高壓測試。
• 標配1米延長線
  •標配1米延長線(2根)。(*1)
  •可在各種場合靈活使用，如恒溫箱實驗等。
  •使用延長線時，仍然可以保證100MHz的帶寬。
  •設計時充分考慮了振鈴抑制問題。
• 緊湊設計
  •與同類探頭相比，尺寸減小、重量降低。體積約為橫河700924的50%。
  •可以疊放，能在多通道測量時有效利用實驗室工作臺空間。
• 探頭衰減比自動識別和前端供電
  •衰減比可設為50:1或500:1，支持寬范圍電壓測量。
  •示波器能自動識別衰減比，減少了人為設置錯誤。(*2)
  •探頭前端供電，使用起來更簡單更方便。
• 探頭前端可自由更換

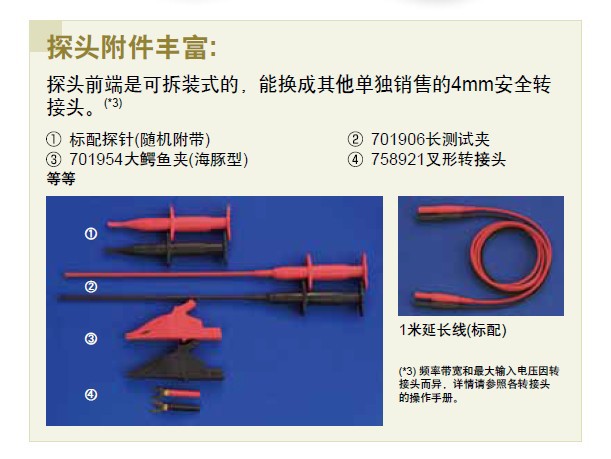

  •除了標配的探針以外，還可以根據測量對象選擇其他單獨銷售的4mm安全轉接頭。

(*1)使用延長線時，頻率帶寬為100MHz(-3dB,典型值)。
(*2)由于示波器型號和固件版本不同，連接探頭后有時可能無法自動識別衰減比。

日本橫河 PBDH0150示波器高壓差分探頭?主要技術參數

PBDH0150產品細節及附件
