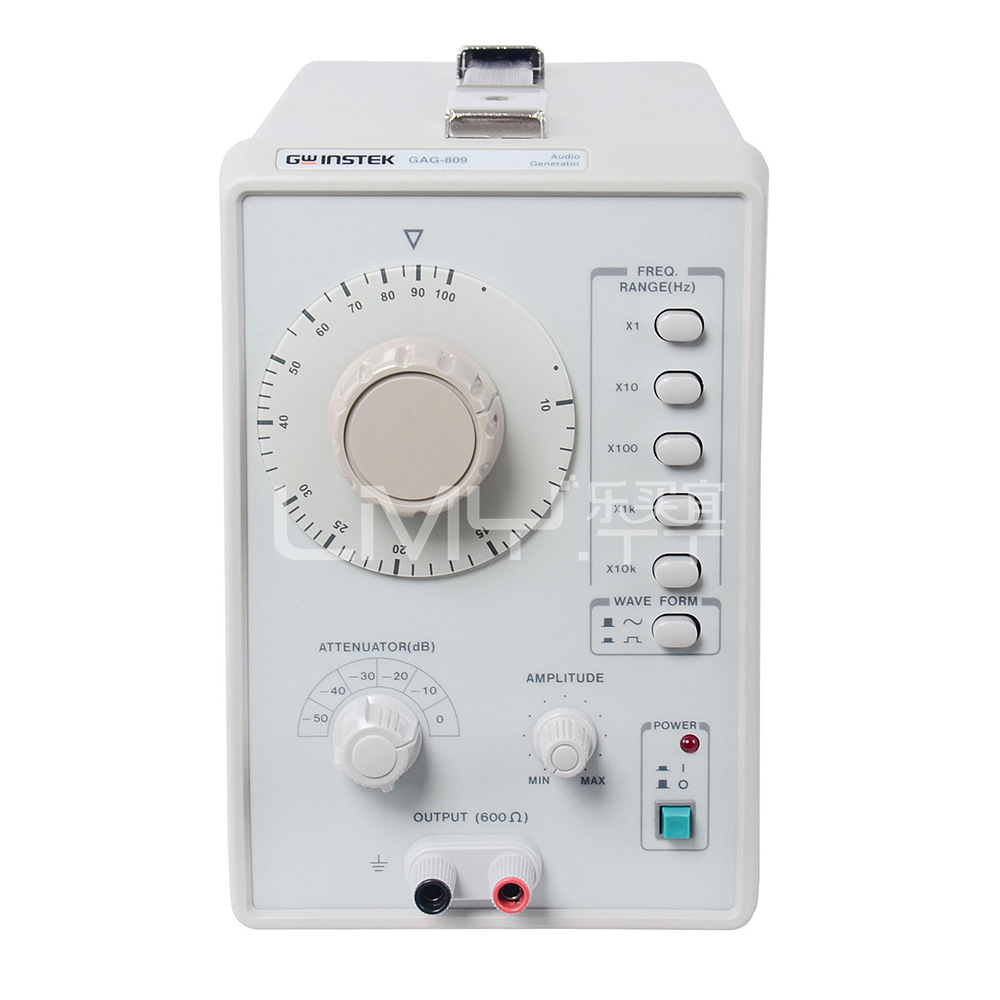

中國臺灣固緯 GAG-809音頻信號發生器?
GAG-809提供低頻信號(<1MHz)產生的解決方案,特別是音頻信號。直觀式的簡單操作面板通過刻度盤選擇不同范圍提供準確的頻率與幅度。除了傳統仿真正弦波輸出還為數字應用提供方波輸出。失真度控制在最小值,特別是在500Hz ~ 20kHz 這一段可聽見的頻率,失真度被控制在最小值。外部同步輸入信號可以幫助與其它儀器的連接。
正弦波頻率范圍10Hz ~ 1MHz, 共 5 檔頻率指示Dial Scale頻率準確度+(3% + 1Hz)輸出電壓5 Vrms (600Ω負載)頻率響應10Hz ~ 1MHz+0.5dB (600Ω負載)Reference Frequency (1kHz)失真因素500Hz ~ 20kHz, 0.1% 或以下100Hz ~ 100kHz, 0.3% 或以下(x 10 range for 100Hz, x 1k range for 100kHz)50Hz ~ 200kHz, 0.3% 或以下20Hz ~ 500kHz, 0.5% 或以下10Hz ~ 1MHz, 1.5% 或以下 方波輸出電壓10Vp-p or moreOvershoot2% 或以下(在 1kHz, 最大輸出)Sag.5% 或以下 (在 50Hz)上升/下降時間小于 200nS周期率50%+5% 外部同步同步范圍+5% / Vrms最大可輸入15V (DC + AC peak)輸入阻抗150kΩ 輸出輸出阻抗600Ω+10%輸出衰減器0, -10, -20, -30, -40, -50dB6 檔 (準確度+1dB 在 600Ω 負載)使用電源 交流 100/120/220/240V+10%, 50/60Hz附件 電源線 x 1,操作手冊 x 1,測試線 GTL-103 x 1尺寸及重量 132(寬) x 211(高) x 297(長) mm約 2.5 公斤?
GAG-809音頻信號發生器產品特點
頻率范圍:10Hz ~ 1MHz
正弦波失真:0.1%
六段輸出衰減器
外部同步功能
中國臺灣固緯 GAG-809音頻信號發生器?主要技術參數
正弦波 |
頻率范圍 | 10Hz ~ 1MHz,共5檔 |
頻率指示 | Dial Scale |
頻率準確度 | +(5% + 1Hz) |
輸出電壓 | 5 Vrms (600Ω負載) |
頻率響應 | 10Hz ~ 1MHz +0.5dB (600Ω負載) Reference Frequency (1kHz) |
失真因素 | 500Hz ~ 20kHz, 0.1%或以下 100Hz ~ 100kHz, 0.3%或以下 (x 10 range for 100Hz, x 1k range for 100kHz) 50Hz ~ 200kHz, 0.3%或以下 20Hz ~ 500kHz, 0.5%或以下 10Hz ~ 1MHz, 1.5%或以下 |
方波 |
輸出電壓 | 10Vp-p or more |
Overshoot | 2%或以下(在1kHz,最大輸出) |
Sag. | 5%或以下(在50Hz) |
上升/下降時間 | 小于200nS |
周期率 | 50% +5% |
外部同步 |
同步范圍 | +5% / Vrms |
最大可輸入 | 15V (DC + AC peak) |
輸入阻抗 | 150kΩ |
輸出 |
輸出阻抗 | 600Ω+10% |
輸出衰減器 | 0, -10, -20, -30, -40, -50dB 6檔(準確度 +1dB在600Ω負載) |
使用電源 |
| 交流100/120/220/240V +10%, 50/60Hz |
附件 |
| 電源線x 1, 操作手冊x 1, 測試線GTL-103 x 1 |
尺寸及重量 |
| 132(寬) x 211(高) x 297(長) mm 約2.5公斤 |
GAG-809 音頻信號發生器 訂購信息
操作手冊 x 1
電源線 x 1
測試線 GTL-103 x 1
