家電性能評價，待機功耗測量

滿足IEC 62301-2011標準

電流范圍0.2m~5A/1m~20A/5m~50A可測量額定功率和待機功率

zui小功率分辨力0.1mW

自動識別電器運行/停止/待機等狀態，并選擇性累積電能量

50次諧波、失真度分析

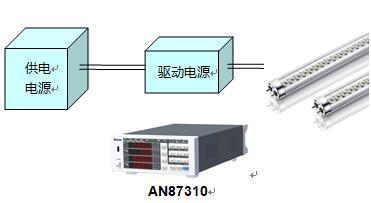

照明、LED功率測量

電流范圍0.2m~5A/1m~20A

zui小功率分辨力0.1mW

可測量驅動電源輸入、輸出功率、功率因數

50次諧波、失真度分析

開關電源、UPS功率測量

電流范圍0.2m~5A/1m~20A/5m~50A

功率帶寬DC，0.5Hz~100kHz

可測量輸入、輸出功率，監測電池充放電量

50次諧波、失真度分析

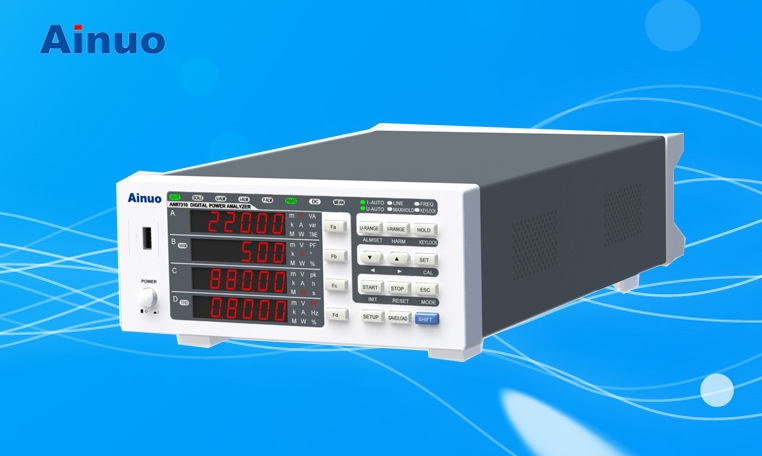

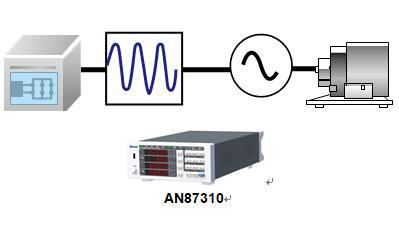

型號

AN87310

測量通道

單相

測量參數

電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、相位角Φ、電壓頻率f、電能量Wh、電能量計時Time、總失真度THD

接線使用

1P2W(單相2線)

輸入阻抗

電壓：約2MΩ

電流直接輸入：約10mΩ (20A規格) 電流傳感器輸入：約100kΩ

AD采樣速率

約100kS/s

滿量程峰值因數

3

*例外情形見下述

電流規格

20A

電壓額定量程

15/30/60/100/150/300/600/1000*[V]

*1000V滿量程峰值因數為1.5

電流額定量程

100m/200m/500m/1/2/5/10/20*[A]

*20Azui大量程滿量程峰值因數為1.5

電流額定量程

（傳感器輸入）

50m/100m/200m/500m/1/2/5/10[V]

電壓/電流精度范圍

(1%～110%)*×量程

*電壓1000V量程、電流20A量程精度范圍為(1%～100%)×量程

功率因數范圍

±(0.001 ～ 1.000)

電壓測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.1%×示值+0.2%×量程)

±(%x示值+0.3%×量程)

±(0.5%x示值+0.5%x量程)，±[%x示值]

電壓擴展不確定度

0.05%（包含因子k=95％，下同）

電流測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.1%×示值+0.2%×量程)

±(%x示值+0.3%×量程)

±(0.5%x示值+0.5%x量程)，±[%x示值]

電流擴展不確定度

0.10%

有功功率測量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.3%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.2%×示值+0.2%×量程)

±(0.1%x示值+0.3%x量程)，±[%x示值]

±(0.5%x示值+0.5%x量程)，±[%x示值]

功率擴展不確定度

交流功率0.18%，直流功率0.15%

有功功率測量范圍

2.2mW~4.4kW@220V，PF=0.01~1

有功功率分辨力

0.1mW

頻率測量范圍

DC，0.5Hz ～ 100kHz

頻率測量精度

±0.1%×顯示值

頻率擴展不確定度

0.20%

諧波測量

11Hz ～ 600Hz，1～50次諧波含量，總失真度

電能測量范圍

0～99999MWh (分辨率：1mWh/0.01mAh)

電能測量精度

±(0.1%×顯示值+0.1%×量程)

電能擴展不確定度

0.20%

電能計時

999時59分59秒

濾波器功能

500Hz、5.5kHz電壓線路、電流線路和頻率濾波

變比范圍

1 ～ 50000

數據更新周期

100m / 250m / 500m / 1 / 2 / 5[s]

報警功能

5組電壓、電流、功率、功率因數； 上限、下限、門限設定

控制接口

標配：RS-232； 選配：RS-485

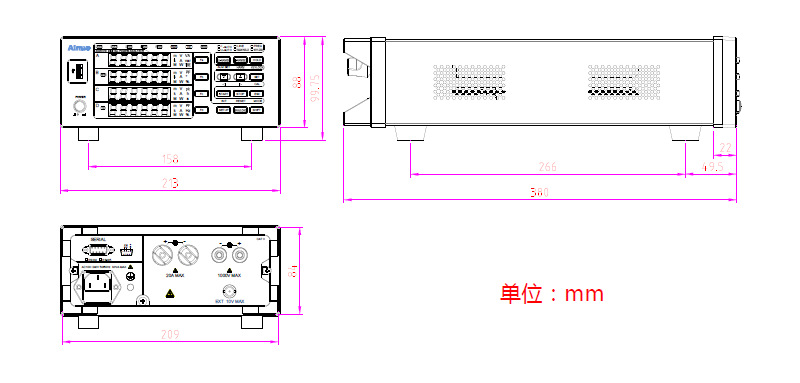

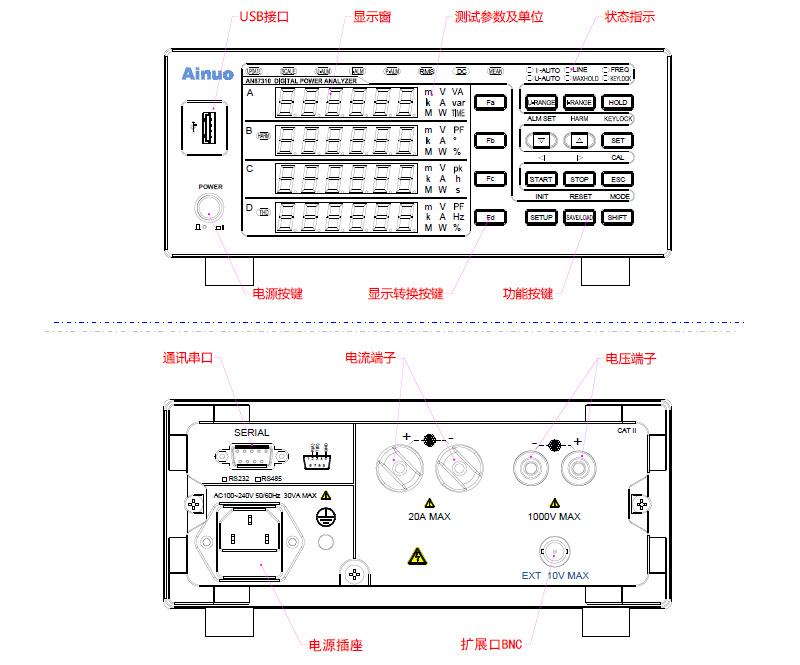

外形尺寸

213(W, 前塑殼)×88(H, 前塑殼)×380(D, 含接線柱) mm

開口尺寸

210(W)×85(H) mm

底腳高度

約15 mm

整機重量

約3 kg

整機功耗

約10VA

選購

電壓測試線夾

電源線

通信線

BNC電流傳感器接口

AC電流傳感器

型號

類型

帶寬

規格

效果圖

Fluke

i2000

AC

交流

10Hz~20kHz

AC：20/200/2000Arms

變比：1A/100mV

1A/10mV

1A/1mV

型號

類型

帶寬

規格

效果圖

Yokogawa

96030

AC

交流

20Hz~20kHz

AC：200Arms

變比：1A/2.5mV

Yokogawa

96031

AC

交流

20Hz~5kHz

AC：500Arms

變比：1A/1mV

型號

類型

帶寬

規格

效果圖

CA

PAC12

AC/DC交/直流

DC~10kHz

AC/DC：60/600Apk

變比：1A/10mV

1A/1mV

CA

PAC22

AC/DC交/直流

DC~10kHz

AC/DC：150/1400Apk

變比：1A/10mV

1A/1mV

型號

類型

規格

實物圖

AN875-03

單相

250V/10A
