深圳匯川技術股份有限公司是國內變頻器專業生產廠商，主要服務于裝備制造業、節能環保、新能源三大領域。匯川技術在低壓變頻器市場的占有率位居國產品牌，是中國變頻器行業的領導性企業，其“智能化、節約化"的發展趨勢對產品性能指標有著極為苛刻的要求，致遠電子PA7000功率分析儀以其的測量分析功能，助力匯川變頻器成就行業節能。
● 400Hz基波下諧波分析高達128次，業界zui別
變頻器是諧波的主要發生源，其輸出端電流畸變率高達70%以上，嚴重影響了電網的安全運行。變頻器的測試國標GB/T12668.2 2002規定：變頻器的總諧波畸變率計算至少要達到40次，也即在400Hz基波下至少需進行40次的諧波分析。匯川技術研發的變頻器均遵照國家標準設計，需要極為專業的諧波分析設備。
PA7000具有業界zui別的諧波分析能力，400Hz基波下的諧波分析可高達128次，遠*儀器（至多20次）的分析能力，為諧波畸變率測量提供了強有力的數據支撐。部分高速電機變頻器的輸出電壓基波甚至將達到800Hz，在此情況下，PA7000仍可進行80次的諧波分析，超越國標要求。
表1 0.02%級別高精度功率分析儀-諧波測量功能對比
● 0.02%精度、1M帶寬、500K采樣率，保證效率測量
從變頻器的整個生命周期來看，效率是一項非常重要的指標。高精度是準確測量效率的保證，PA7000功率分析儀具有0.02%的測量精度，在高性能變頻器效率評估測試中，能夠捕捉到微小的動態特性變化，效率測量值分辨率高達0.001%。
變頻器電壓輸出PWM波的基波頻率是幾赫茲~幾百赫茲，載波可高達20KHz以上，一般的測量儀器普遍存在帶寬窄的問題，導致不能準確評估變頻器效率。PA7000*的1M帶寬和500K高采樣率，充分保證了PWM波的測量準確性，為評估變頻器系統效率提供了zui原始zui真實的數據。
當對變頻器進行效率測量時，能夠同步測量輸入和輸出十分重要。PA7000是業界*一款可提供7個輸入單元的高精度功率分析儀，同步測量三相輸入/三相輸出，*保證效率測試的度。
● 低至10ns的時鐘同步技術，提供差模干擾zui準確數據
PWM變頻器在提高系統性能的同時，其產生的強烈差模干擾也帶來諸多問題，為較好的實施干擾抑制措施，就必須先準確掌握系統的干擾分布規律。而在實際測試中，變頻器的三相被測信號并非長期穩定，存在共模干擾與差模干擾的共同影響，導致每個測量瞬間都有差異，通用測試儀器只能對變頻器的信號進行分時FFT運算，無法對差模干擾進行分析。

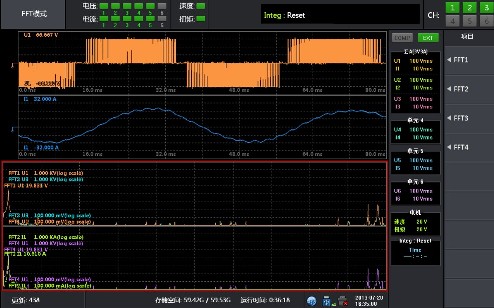

PA7000采用溫度補償?shù)母叻€(wěn)定度100M同步時鐘，一方面避免溫度變化帶來時鐘漂移所引入的測量誤差，另一方面保證了每個通道ADC的采樣相位同步、采樣時鐘誤差低至10ns，此項*的技術保證多路被測信號可同步進行FFT分析，準確獲取差模干擾的分布規律與影響因素，為干擾抑制措施的設計提供較為準確的理論指導。
● 全面的本地化服務

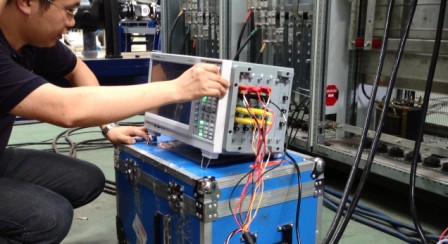

在致遠電子技術團隊配合下，經過近五個月的測試運行，PA7000以其*的測試與分析功能，得到了匯川技術研發、測試、生產各使用環節的高度認可，重建了高性能變頻器的電氣測試標準，推崇為業界zui的功率分析儀！
致遠電子是早進入測量儀器行業的企業之一，擁有資深研究與開發工程師近400名，網點遍布全國各地，不僅極速響應客戶要求，還可根據行業用戶的差異化需求提供定制服務。我們將堅持不懈的推動并中國儀器的發展與提升，相信由于我們的存在，世界將因此而不同。
